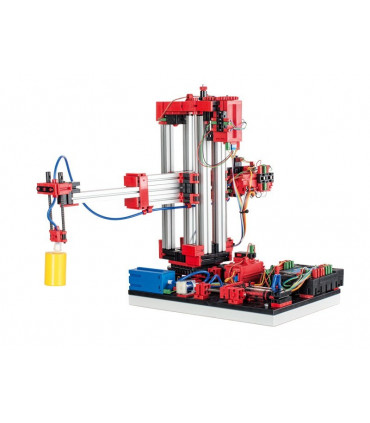

Manipulador de aspiración al vacío 24V
Modelo de formación y simulación ya construido
El robot de 3 ejes con ventosa de agarre posiciona piezas de trabajo de forma rápida y precisa en espacios tridimensionales. Rango de trabajo: eje X 270°, eje Y (adelante/atrás) 140 mm, eje Z (arriba/abajo) 120 mm.
Conexión al control PLC: El modelo dispone de una placa de circuito impreso con relé para invertir la dirección de giro de los motores. Todas las entradas y salidas están conectadas tanto a enchufes con encastre (26 polos, retícula 2,54 mm), como a bornes con conexión a bornes de inserción (Push-In).
Ventajas:
Modelo ideal de enseñanza, simulación y demostración para formación y perfeccionamiento y automatización industrial
Modelo de ejercicio estable, ya construido
Montado sobre una placa de madera resistente, embalaje del modelo en cartón resistente
Disponible en tensión estándar de 9 V, así como en el estándar de la industria mundial de 24 V
ATENCIÓN: Un control PLC de 24 V es imprescindible para el funcionamiento.
Un material didáctico adicional:
El material didáctico innovador de fischertechnik le ayuda a transmitir los conocimientos técnicos de forma práctica y acercar los saberes a sus alumnos, estudiantes o aprendices. El cuaderno didáctico adjunto con material didáctico y de enseñanza ofrece modelos y tareas para la preparación rápida de lecciones y contiene problemas y su solución, folletos y plantillas de copia. Los materiales para la clase pueden consultarse y descargarse de forma gratuita en el portal de eLearning.
Detalles técnicos:
Consumo de corriente: I = aproximadamente 0,9A
Entradas digitales: 4
Entradas de conteo rápidas: 2 o 4 (con reconocimiento de dirección)
Salidas de 24 V: 8
Contenido:
Incluido en el modelo de ejercicio:
3 motores de codificador (motor de corriente continua con codificador magnético)
3 pulsadores (interruptores finales)
Ventosa de vacío
Compresor
Válvula magnética
Datos técnicos:
Dimensiones del embalaje 22,2 x 48,2 x 38,2 cm
Peso 3120 g
Requisitos del sistema para el software Control PLC
Fuente de alimentación (batería) 24V
EAN-Code 4048962250374
Art.-No. 536630_edu
Ficha técnica
- Nivel educativo
- Educación Superior
- Edad Recomendada
- 14
- Temática
- Robótica
STEM
Simulación Industrial
