Simulación de Fábrica 4.0 9v V2

Modelo de Aprendizaje y Simulación Digitalizado para Aplicaciones Industriales 4.0

Lee mas
7.999,99 €
Referencia:
567769
Favorito
A lista de deseos
Descripción

Principales características

  • Formación y simulación sobre una imagen de producción realista, aprendizaje en profundidad mediante prensión háptica
  • Aplicaciones ópticas y sensoriales, trazabilidad digital con NFC/RFID
  • Conexión integrada a la nube, control a través de dispositivos inteligentes, así como uso y manejo de cuadros de mando
  • Posibilidad de supervisión remota mediante cámara, así como de enlace de los datos de producción y disposición
  • Conexión de los procesos logísticos anteriores y posteriores

Descripción de producto

El cambio impulsado digitalmente en la producción industrial exige una interconexión más sólida y una información más inteligente en todos los niveles de producción. Con la Learning Factory 4.0 de fischertechnik, estas actividades de digitalización pueden simularse, aprenderse y aplicarse a pequeña escala antes de ponerlas en práctica a gran escala. Un modelo de formación y simulación muy flexible, modular, rentable y robusto al que se le puede dar un uso extremadamente bueno.

Educación y simulación.

El entorno de aprendizaje fischertechnik se utiliza para aprender y comprender las aplicaciones de la Industria 4.0 en escuelas de formación profesional y formación, así como para su uso en investigación, enseñanza y desarrollo en universidades, en empresas y en departamentos de TI. La simulación representa el proceso de pedido, el proceso de producción y el proceso de entrega en etapas digitalizadas y conectadas en red.

Entorno de la fábrica

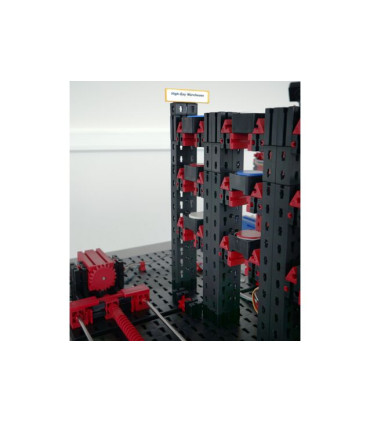

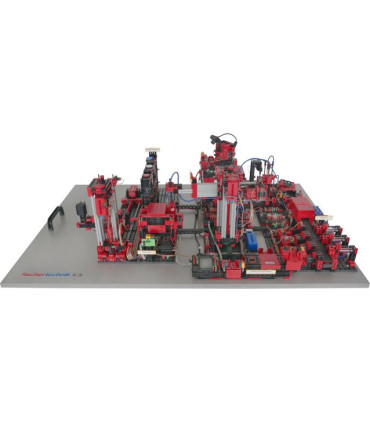

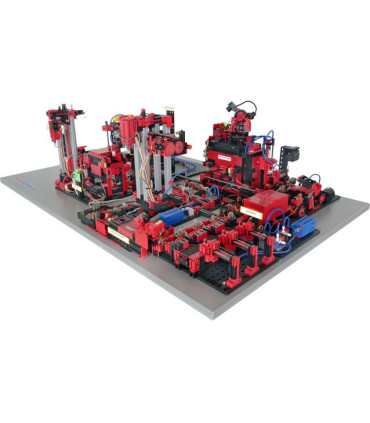

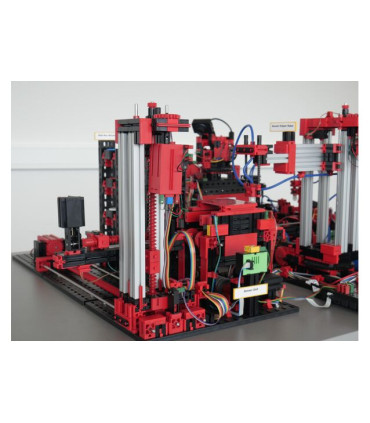

Se compone de los módulos de fábrica estación de almacenamiento y recuperación, pinza de succión por vacío, almacén de estanterías elevadas, estación de mecanizado múltiple con horno, una línea de clasificación con reconocimiento de colores, un sensor ambiental y una cámara giratoria. Después de realizar un pedido en el cuadro de mandos, las piezas pasan por los módulos de fábrica correspondientes y el estado actual se puede ver inmediatamente en el cuadro de mandos. El sensor ambiental integrado informa de los valores de temperatura, humedad, presión atmosférica y calidad del aire. El rango de giro vertical y horizontal de la cámara le permite ver toda la planta y, por lo tanto, se puede utilizar para la supervisión remota basada en web.

Las piezas de trabajo individuales son inmediatamente visibles en el tablero de instrumentos.

Las piezas individuales se rastrean mediante NFC (Near Field Communication): cada pieza recibe un número de identificación único (ID). Esto permite rastrear y hacer visible el estado actual de las piezas en el proceso de mecanizado.

Las piezas se rastrean mediante NFC (Near Field Communication).

Control

La Fábrica de Aprendizaje 4.0 se controla mediante los controladores fischertechnik TXT 4.0 de 9 V, de los cuales hay seis instalados. Están conectadas dentro de la fábrica según el principio maestro-esclavo y se comunican a través de un sistema de bus interno. Los datos completos de rendimiento del controlador TXT 4.0 pueden consultarse en Controlador TXT 4.0, a continuación se indican las características más importantes:

  • Procesador: Arm® dual Cortex®-A7 650 MHz + Cortex®-M4
  • Capacidad de memoria: 512 MB DDR3 RAM, 4 GB eMMC
  • Expansión de memoria: ranura para tarjeta micro SD
  • Pantalla táctil a color: 2,4"", 320x240 píxeles, capacitiva (permite gestos swipe)
  • Diseño plano, dimensiones: 90x90x17,5mm
  • 8 entradas universales: digital/analógica 0-9VDC, analógica 0-5 kΩ
  • 4 entradas de conteo rápido: digital, frecuencia hasta 1kHz
  • 4 salidas de motor 9V/250mA (máx. 1 A): Velocidad regulable sin escalonamientos, a prueba de cortocircuitos, alternativamente 8 salidas individuales, p. ej. para LED
  • 3 salidas de servo 5V (máx. 2A), a prueba de cortocircuitos
  • Módulo de radio combinado Bluetooth / WLAN: Bluetooth 5.0 (BR, LE & EDR), WLAN dual band 2,4 GHz y 5 GHz 802.11 a/b/g/n
  • Cliente USB 2.0: mini hembrilla USB para conexión a PC
  • Interfaz host USB: hembrilla USB-A p. ej. para cámara USB fischertechnik o memorias USB
  • Interfaz de cámara: a través de host USB, controlador de cámara Linux integrado en el sistema operativo
  • Cabecera de 2x pines de 6 polos: para ampliación de entradas y salidas (hasta 9 TXT 4.X). 0) así como interfaz I²C
  • Altavoz integrado para reproducir sonidos (archivos WAV
  • Sistema operativo de código abierto basado en Linux, actualización de firmware a través de la nube, memoria USB o tarjeta micro SD
  • Programación con ROBO Pro Coding (gráfico y Python), compilador C/C

Contenido

  • 6x TXT 4.0 Controller
  • Módulo NFC/RFID y etiqueta NFC
  • sensor ambiental
  • cámara USB
  • estación de almacenamiento y recuperación

Datos técnicos

GTIN (EAN-Code) 4048962480931

"

Lee mas
Detalles del producto
567769

Ficha técnica

Nivel educativo
Educación Superior
Secundaria
Edad Recomendada
14
Temática
Robótica
STEM
Simulación Industrial
